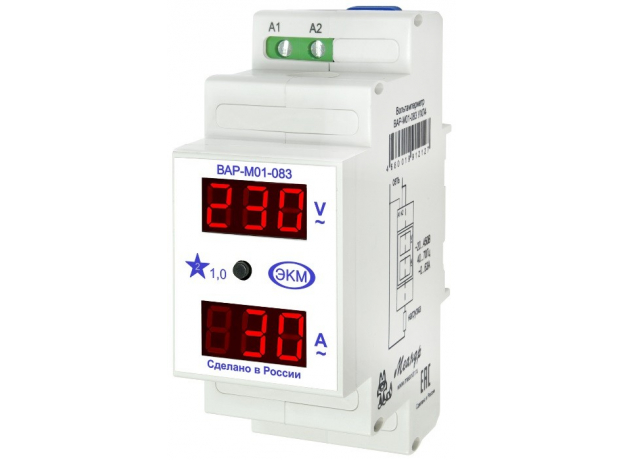

Вольтметр/амперметр ВАР-М01-083 AC20-450В УХЛ4 Меандр 4680019912127

• Измерение среднеквадратичных значений напряжений и токов (True RMS).
• Измерение мощности и потребляемой нагрузки.
• Питание от контролируемого напряжения.
• Измерение напряжения - АС20...450В.
• Рабочий диапазон частот - от 45 до 70Гц, 400Гц*.
• Бесконтактное измерение тока - 0,5...63А.
• Основная погрешность измерений напряжения, не хуже ±1 ед. младшего разряда.
• Основная погрешность измерений тока, не хуже ±2 ед. младшего разряда.
• Корпус шириной 2 модуля (35мм).

 НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА:
 Цифровой вольтамперметр ВАР-М01-083 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля, периодической поверке не подлежит.
 КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА:
 Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003). Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм². На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую яркость свечения, обеспечивающую считывание информации при любой освещённости. Возможно крепление прибора на ровную поверхность винтами (шурупами).
 РАБОТА ВОЛЬТАМПЕРМЕТРА:
 Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2). Ток измеряется бесконтактным способом, с помощью встроенного трансформатора тока. Проводник с измеряемым током пропускается сквозь отверстие в корпусе (сверху вниз или снизу вверх не имеет значения) . Схема подключения изображена на рисунке ниже и на корпусе прибора.
 Использование кнопки для просмотра дополнительной информации:
 1-е нажатие - U_max с момента последнего сброса.
 2-е нажатие - U_min с момента последнего сброса.
 3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса.
 Удержание кнопки в течении 5 секунд - сброс.

 По двойному клику кнопкой - индикация потребляемой мощности.
 По повторному двойному клику кнопкой - индикация напряжения и тока.

ВНИМАНИЕ: При отсутствии тока нагрузки возможны не нулевые показания тока (до 0,6А) и мощности (до 0,1КВт).
