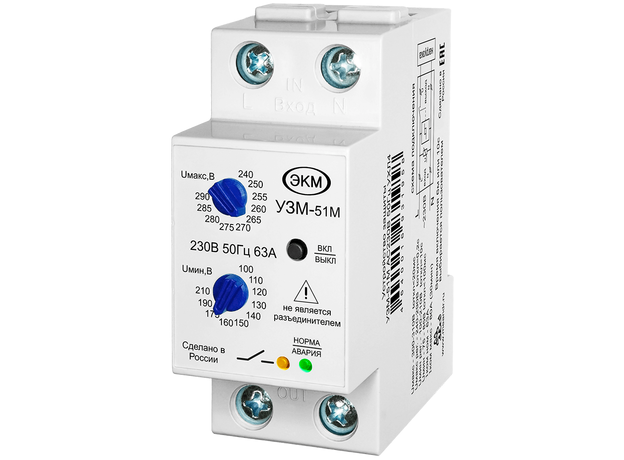

Устройство защиты УЗМ-51М УХЛ4 63А, Uниз.90-200В, Uверх.230-280В, задержка включения 6мин/10с

НАЗНАЧЕНИЕ УСТРОЙСТВ
Устройство защиты многофункциональное УЗМ (далее устройство) предназначено для использования в квартире, доме, офисе и т.д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении; защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а так же защиты сети от длительной перегрузки по потребляемой мощности.
Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При включении УЗМ по схеме. 1в, возможно дистанционное управление нагрузкой (функция импульсного реле). При отключении нулевого проводника устройство отключает нагрузку, а при подключении включает с установленной задержкой. Устройство так же снижает пусковой ток за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения  через ноль, технология «zero sync»™).


КОНСТРУКЦИЯ УСТРОЙСТВА УЗМ-51М, УЗМ-51МТ
Устройство представляют собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное варисторной защитой. Устройство устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 33мм2. На лицевой панели УЗМ расположены два индикатора, двухцветный (зелёный/красный) норма/авария и (жёлтый/красный) включения контакта реле/перегрев, кнопка «ВКЛ/ВЫКЛ» ручного управления, 2 ручки регулировки верхнего и нижнего порогов отключения.

Конструктивно УЗМ выполнены на единой печатной плате с установленными на ней электронными компонентами, реле, токовым шунтом, силовыми шинами (см. рис. ниже). Благодаря такой конструкции достигается высокая механическая жёсткость изделия и высокая надёжность.
В УЗМ последнего выпуска устанавливаются клеммы увеличенного размера с окном 9.0х8.2 мм. и стопорным винтом М6. Для исключения ошибок монтажа клеммы устройства оснащены защитными "шторками".

РАБОТА УСТРОЙСТВ

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ВКЛ/ВЫКЛ». Устройство осуществляет непрерывный контроль сетевого напряжения.

При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания. Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.
