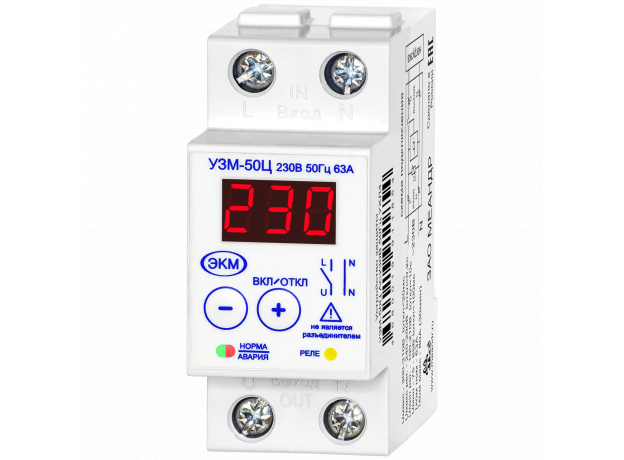

Устройство защиты УЗМ-50Ц УХЛ4 Меандр 4680019911854

Номинальный ток коммутации 63А (Максимальный ток коммутации 80А в течение 30 минут).

• Регулируемые пороги защиты от перенапряжения и снижения напряжения, >240...290В и <100...190В.
• Фиксированный порог защиты от перенапряжения >300В/20мс.
• Фиксированный порог защиты от снижения напряжения <85В/100мс.
• Ограничение потребляемой мощности >0,5...14,5кВт.
• Сохраняет работоспособность в диапазоне напряжений от 30В до 440В.
• Энергонезависимая память событий (число срабатываний, минимальное и максимальное значение напряжения, мощности и тока).
• Измерение параметров сети: напряжение, ток (диапазон измерения тока -  от 0,6А до 65А), мощность.
• ЗАЩИТА настроек PIN кодом (верхний и нижний порог напряжения, времени АПВ, мощности).
• Подключение нагрузки при переходе сетевого напряжения через ноль.
• Ширина корпуса - 35мм.

НАЗНАЧЕНИЕ УЗМ-50Ц.
Устройство защиты многофункциональное УЗМ-50Ц (далее устройство) предназначено для использования в квартире, доме, офисе и т.д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении; защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а так же защиты сети от длительной перегрузки по потребляемой мощности.
Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.).Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

    КОНСТРУКЦИЯ УЗМ-50Ц.

Устройство представляют собой реле контроля напряжения с мощным встроенным реле на выходе, дополненное варисторной защитой. Устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 25мм². На лицевой панели расположены: кнопки управления «+» и «-», двухцветный зелёный/красный светодиод (далее-СД) «норма/авария»,  жёлтый светодиод (далее-СД) «реле», трёхразрядный семисегментный индикатор для отображения информации.
