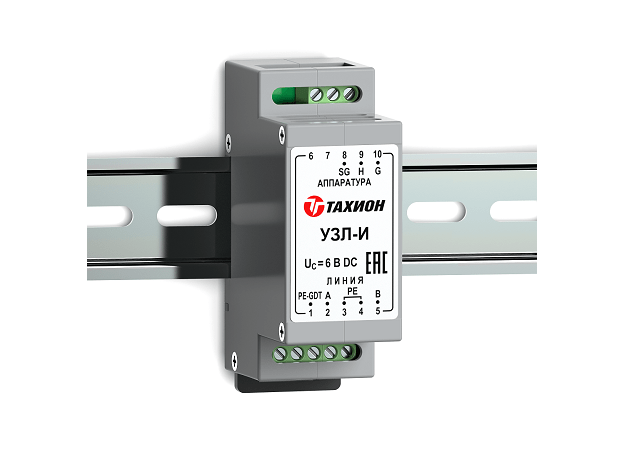

Устройство защиты портов интерфейса RS-485 УЗЛ-И Тахион

Устройство защиты УЗЛ-И предназначено для защиты оборудования распределительных сетей аппаратуры промышленной автоматизации, линий последовательного интерфейса RS-485 и его аналогов, сигнальных линий систем управления и измерения от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 2 ÷ 3 зон молниезащиты (в соответствии с МЭК 61312-1).

Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта и т.д.

УЗЛ-И по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5. Степень защиты IP20 в соответствии с ГОСТ 14254. Конструктивно УЗЛ-И выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

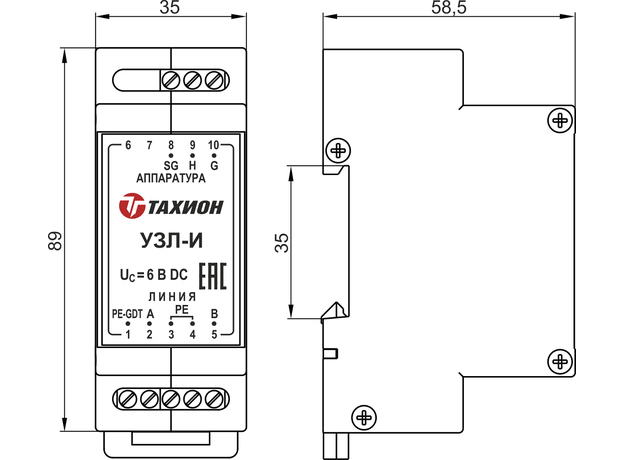

Устройство защиты линии интерфейса RS-485. Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта и т.д. Номинальное рабочее напряжение, Un: 5VDC. Макс. длительное рабочее напряжение, Uc: 6,5VDC. Номинальный ток разряда (8/20 мкс), In: линия-линия 2кА, линия-земля 2кА. Суммарный импульсный ток (8/20 мкс) 4кА. Уровень напряжения защиты при In, Up: линия-линия 15V, линия-сигнальная земля 15V, линия-защитная земля 600V. Время срабатывания, менее: линия-линия 10нс, линия-земля 100нс. Крепление на 35 мм DIN-рейку. Диапазон рабочих температур – 55° ÷ +85°С. Степень защиты IP20. Габаритные размеры: 89х58х35мм.
