TEPLOCOM ProМНД-12,0-1920 Вт. Нагревательный мат для теплого пола
Комплект тёплого пола TEPLOCOM ProМНД на самоклеящейся ленте подходит для обогрева любых помещений. Нагревательные маты устанавливаются в плиточный клей или цементно-песчаную смесь. Источником тепла является нагревательная секция, закреплённая на специальной стеклосетке. Применяется для любых полов с бетонным основанием, в том числе там, где имеются ограничения по высоте конструкции пола (не требует обязательного изготовления стяжки), представлены в комплектах для помещений площадью от 0,5 кв.м до 15 кв.м. TEPLOCOM ProМНД на самоклеящейся ленте это универсальные нагревательные двухжильные маты, которые имеют уникальную конструкцию, что обеспечивает пожизненную гарантию производителя. TEPLOCOM ProМНД создает оптимальный комфортный температурный режим, температура воздуха на уровне ног выше температуры в районе головы. TEPLOCOM ProМНД не высушивает помещение, полностью сохраняя естественную влажность воздуха.
Преимущества новых двухжильных нагревательных матов TEPLOCOM ProМНД
- пожизненная гарантия;
- нагревательный мат на самоклеящейся ленте;
- оптимальная цена;
- сертифицированный продукт;
- минимальное увеличение высоты пола;
- лёгкий, быстрый монтаж за счёт фиксации на сетке;
- тонкий нагревательный мат, толщина кабеля — не более 4 мм;
- быстрый и равномерный обогрев;
- не требует стяжки;
- российское производство.
- безопасность ( TEPLOCOM ProМНД не выделяет вредных веществ, не сжигает кислород)
Состав комлекта

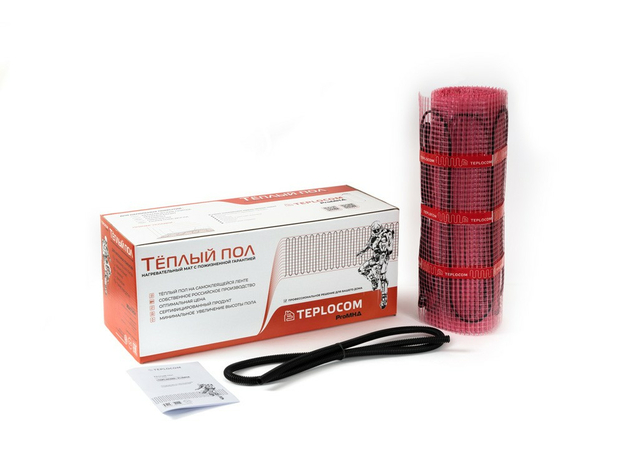

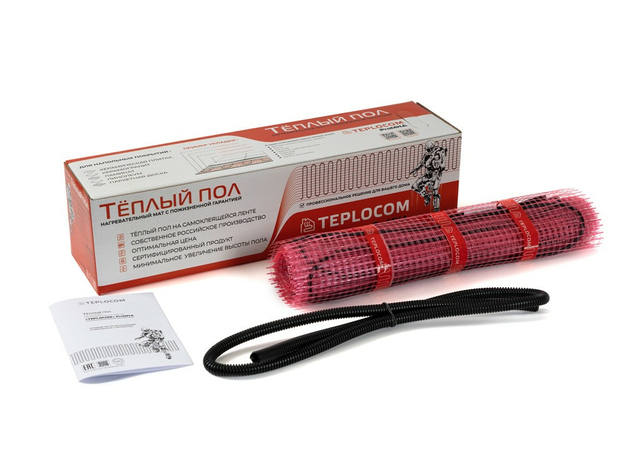

В комплект тонкого тёплого пола TEPLOCOM ProМНД на основе нагревательных матов входят следующие элементы:
- Нагревательный мат на основе двухжильного кабеля.
- Гофрированная трубка с заглушкой для монтажа датчика температуры.
- Руководство по эксплуатации системы электрообогрева тёплого пола.
- Упаковка.
Внимание! В состав комплекта теплого пола Термостат не входит.

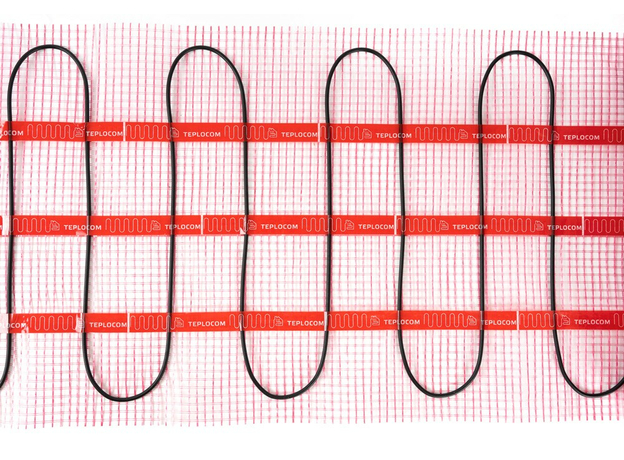

Двухжильный нагревательный мат TEPLOCOM ProМНД

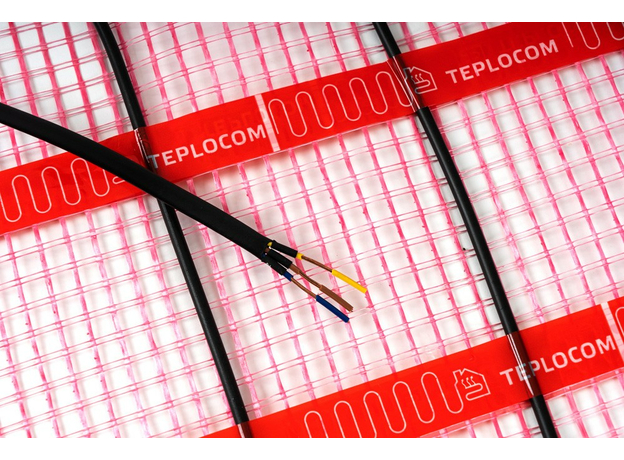

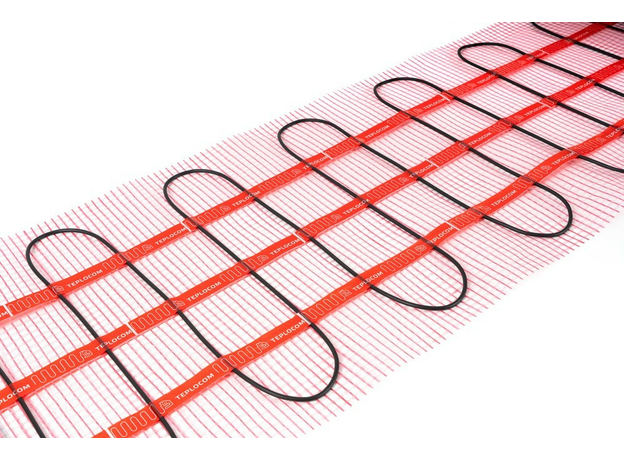

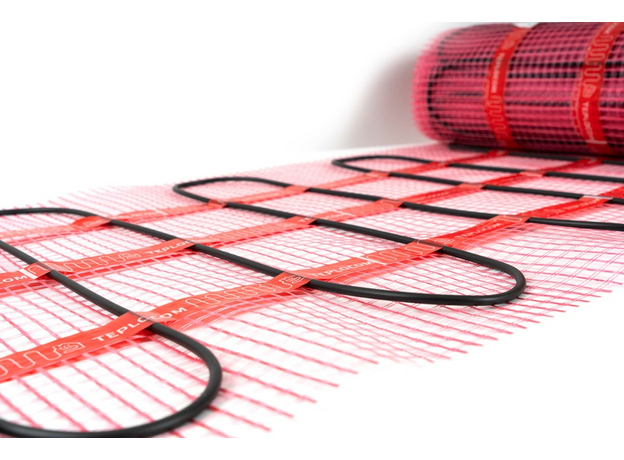

Нагревательный мат состоит из отрезка тонкого двухжильного нагревательного кабеля, уложенного змейкой и закреплённого на стеклосетке. Нагревательный кабель с одной стороны замуфтирован концевой муфтой, с другой – соединён с силовым шнуром посредством опрессовки. Место соединения силового шнура и нагревательного кабеля герметично закрывается соединительной муфтой. Температура на оболочке нагревательного мата +47°С (при температуре окружающего воздуха +20°С).

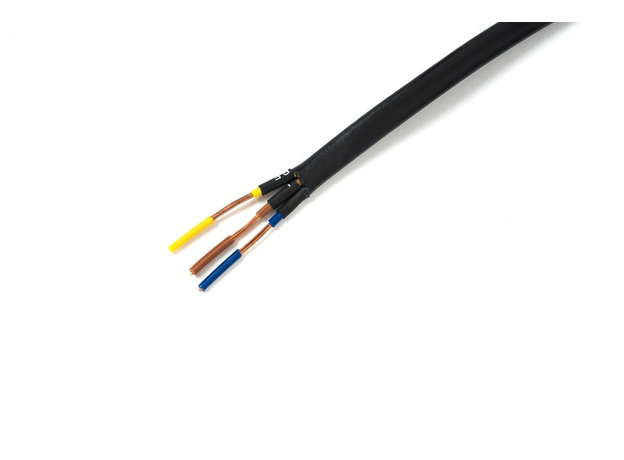

Нагревательный двухжильный кабель, используемый в нагревательных матах, изготовлен и испытан по технологии, обеспечивающей повышенную надёжность. Экран нагревательного кабеля обеспечивает механическую и электрическую защиту, а также предотвращает распространение электромагнитных полей. Силовой шнур нагревательного мата предназначен для подсоединения к термостату.
Состав греющего кабеля:
![](https://teplo.bast.ru/media/bastion/photos/shema/sheme_cabel.jpg)
- В конструкции кабеля применяются два экранирующих элемента, которые устраняют опасность электромагнитного излучения и защищают от поражения электрическим током при механическом повреждении.
- Для изготовления изоляции используется сшиваемый полиэтилен, молекулярная структура которого обеспечивает повышенную механическую прочность и теплостойкость изоляции.
- Оболочка выполнена из ПВХ пластиката, которая не распространяет горение.
Тёплый пол
![](https://teplo.bast.ru/media/bastion/photos/shema/teplyi+pol_shema.jpg)
Нагревательные маты TEPLOCOM ProМНД используются при реконструкции полов и могут быть установлены поверх старого плиточного покрытия или бетонного пола, а также могут быть использованы при установке в стандартные бетонные конструкции. Нагревательные маты устанавливаются под цементно-песчаную стяжку (толщина стяжки около 20 мм) или плиточный клей (толщина слоя плиточного клея 5-7 мм). Нагревательный мат должен укладываться так, чтобы он находился на расстоянии не менее 100 мм от других нагревательных приборов, например, от стояка и труб. В процессе монтажа нагревательный мат не должен подвергаться воздействию химически активных или иных агрессивных веществ. Минимальная температура монтажа +10 °С Эксплуатация смонтированного теплого пола возможно только после полного высыхания плиточного клея. Монтаж производится очень быстро и легко, поскольку кабель уже нанесён на стеклосетку с нужным шагом раскладки, остаётся только раскатать мат Мат можно легко разрезать на фрагменты (не нарушая целостности кабеля), что позволяет разложить его на обогреваемой площади любой формы.
Пример укладки нагревательного мата
![](https://teplo.bast.ru/media/bastion/photos/shema/Scheme%20of%20laying.jpg)
![](https://teplo.bast.ru/media/bastion/photos/shema/Scheme%20of%20laying_.jpg)
![](https://teplo.bast.ru/media/bastion/photos/shema/Scheme%20of%20laying__.jpg)
Установку нагревательного мата начинают от стены, где будет расположен терморегулятор. Площадь нагревательного мата распределяется по поверхности пола помещения. Направление укладки мата меняется, при необходимости, путём разрезания сетки.
Равномерное распределение тепла
Нагревательные маты являются встраиваемой электрической системой обогрева. Монтируются в полу, превращая его в равномерно излучающую тепло поверхность.
Параметры тёплого пола TEPLOCOM ProМНД на основе нагревательных матов:
Марка | Длина сетки, м | Номинальная площадь укладки, м2 | Номинальная мощность, Вт | Рабочий ток, А | Номинальное сопротивление нагр. жил при 20°С, Ом | Масса мата в упаковке, кг |
ProМНД-0,5-80 | 1,0 | 0,5 | 80 | 0,4 | 601,7 | 0,4 |
ProМНД-1,0-160 | 2,0 | 1,0 | 160 | 0,7 | 306,5 | 0,4 |
ProМНД-1,5-240 | 3,0 | 1,5 | 240 | 1,1 | 195,9 | 0,8 |
ProМНД-2,0-320 | 4,0 | 2,0 | 320 | 1,4 | 151,9 | 1,0 |
ProМНД-2,5-400 | 5,0 | 2,5 | 400 | 1,8 | 119,1 | 1,1 |
ProМНД-3,0-480 | 6,0 | 3,0 | 480 | 2,2 | 100,6 | 1,4 |
ProМНД-3,5-560 | 6,8 | 3,5 | 560 | 2,5 | 88,2 | 1,6 |
ProМНД-4,0-640 | 7,8 | 4,0 | 640 | 2,9 | 75,8 | 1,7 |
ProМНД-5,0-800 | 10,6 | 5,0 | 800 | 3,8 | 57,2 | 2,3 |
ProМНД-6,0-960 | 11,8 | 6,0 | 960 | 4,3 | 50,9 | 2,6 |
ProМНД-7,0-1120 | 14,6 | 7,0 | 1120 | 5,4 | 40,9 | 3,3 |
ProМНД-8,0-1280 | 16,0 | 8,0 | 1280 | 5,8 | 37,9 | 3,3 |
ProМНД-9,0-1440 | 18,0 | 9,0 | 1440 | 6,7 | 33,0 | 3,7 |
ProМНД-10,0-1600 | 20,0 | 10,0 | 1600 | 7,3 | 30,2 | 4,2 |
ProМНД-12,0-1920 | 23,8 | 12,0 | 1920 | 8,6 | 25,6 | 5,1 |
ProМНД-15,0-2400 | 30,0 | 15,0 | 2400 | 11,4 | 19,4 | 6,6 |
Технические характеристики TEPLOCOM ProМНД
1 | Тип кабеля | двухжильный |
1 | Номинальное напряжение, В | 220±10% |
2 | Наружный диаметр кабеля, мм | 4 |
3 | Удельная мощность, Вт/м2 | 160 |
4 | Номинальная частота, Гц | 50 |
5 | Ширина мата, м | 0,5 |
6 | Длина установочного провода, м | 2 |
7 | Минимальная температура монтажа, °С | -10 |
8 | Степень защиты | IP67 |
8 | Гарантия | пожизненная |
8 | Страна производитель | Россия |
9 | Вид климатического исполнения | УХЛ, категория размещения 3 по ГОСТ 15150 |
