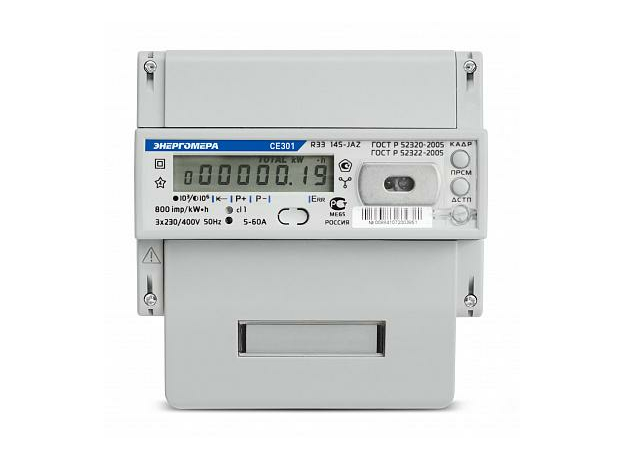

Счетчик электроэнергии трехфазный многотарифный (2 тарифа) CE 301 R33 043 JAZ 5-10А 230/400В оптопорт RS485 DIN Энергомера

Трехфазный многофункциональный электросчетчик серии «СЕ».

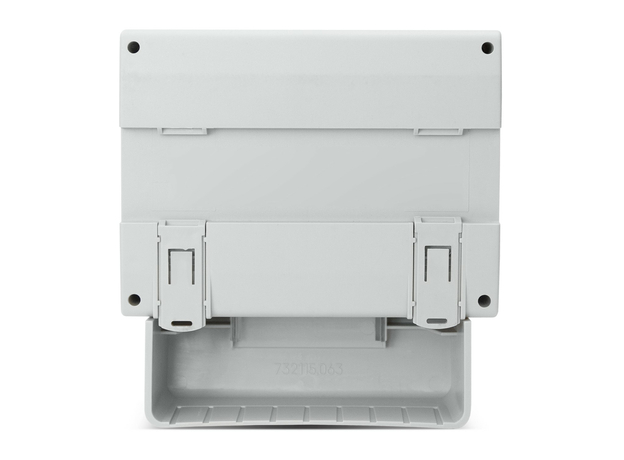

Устанавливается на din-рейку и в щиток (счетчик комплектуется двумя крышками).
Осуществляет измерение и учет активной электрической энергии в трехфазных четырехпроводных цепях переменного тока с возможностью учета в одном или двух направлениях. Организация многотарифного учета электроэнергии на промышленных предприятиях и объектах энергетики с передачей накопленной информации через оптопорт и цифровой интерфейс RS485.

Счетчик обеспечивает

• Хранение данных о почасовых объемах потребленной энергии за последние 128 суток.
• Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
• Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
• Сохранение расчетных показателей и констант пользователя не менее 16 лет, ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.
• Фиксацию 20 последних корректировок времени, изменения установок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.
• Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
• Точность измерений при изменении направления тока в фазной токовой цепи.
• Управление нагрузкой с использованием внешнего коммутационного устройства.
• Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
• Индикацию данных на ЖКИ индикаторе с заданной периодичностью
  (Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
• Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
• Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
• Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
• Сигнализацию об отклонении от лимитов по мощности и потреблению.
• Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
• Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.

Нормативно-правовое обеспечение

• ГОСТ 31818.11-2012 (IEC 62058-11-2012)
• ГОСТ 31819.21-2012 (IEC 62058-21-2012)
• ГОСТ 31819.22-2012 (IEC 62053-22:2003)
• Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

• Средняя наработка на отказ — 220 000 часов.
• Межповерочный интервал — 10 лет.
• Средний срок службы — 30 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Функциональные возможности

Счетчик обеспечивает учет и вывод на индикацию:

• количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 12 предыдущих месяцев;
• количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
• максимальное значение активной мощности, за текущий и 12 прошедших месяцев раздельно по четырем тарифам;
• параметров сети.

Счетчик обеспечивает задание следующих параметров:

• текущего времени и даты;
• разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
• до 12 дат начала сезона;
• до 12 зон суточного графика тарификации и до 36 графиков тарификации;
• до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
• коэффициентов трансформации тока и напряжения;
• лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.
