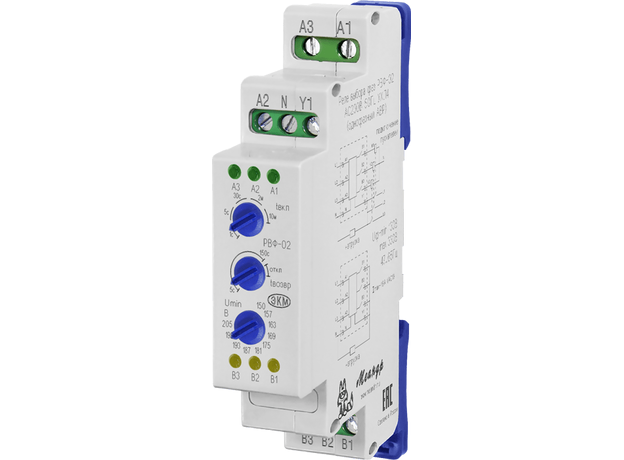

Реле выбора фаз РВФ-02 АС230В УХЛ4 Меандр 4640016932559

НАЗНАЧЕНИЕ РЕЛЕ
 Реле выбора фаз РВФ-02 (коммутатор фаз, переключатель фаз) однофазный блок автоматического ввода резерва подключается, как правило, к трёхфазной питающей сети и обеспечивает переключение однофазных потребителей на фазу питания оптимальную по уровню напряжения, при колебаниях или полных провалах питающего напряжения "рабочей" фазы. АВР обеспечивает постоянный мониторинг наличия и качества напряжения на фазах и, в зависимости от параметров, автоматически производит выбор наиболее оптимальной фазы и с высоким быстродействием переключает питание однофазной нагрузки на эту фазу. При переключении с фазы на фазу, для исключения межфазных замыканий, АВР проверяет отключение аварийной фазы, и только потом, включает резервную.
 В случае залипания контактов реле или контактора, АВР не переключает на другую фазу, даже при выходе напряжения в этой фазе за установленные пределы (защита от замыкания между фазами).
 РВФ-02 имеет функцию контроля состояния внешних контакторов (обрыв обмотки, выгорание контактов и т.д.).
 АВР может работать с 2-мя или 3-мя независимыми источниками однофазного напряжения, частотой от 45 до 65 Гц. Может использоваться в однофазной сети, а в качестве дополнительной фазы - электрогенератор.
 Применяется в сетях с нестабильным напряжением для питания систем охранно-пожарной сигнализации, видеонаблюдения, санкционированного доступа, производственного и технологического и прочего однофазного оборудования с непрерывным циклом работы.
 Имеется функция возврата на приоритетную фазу после переключения на резервную, т.е. возврата питания нагрузки от приоритетной фазы после восстановления напряжения.

• До 3 вводов источников напряжения (3 фазы) АС230В 45-65Гц с общим нулём.
• Переключаемая задержка повторного включения - 1с, 5с, 30с, 2мин, 10мин.
• Работа с приоритетом фазы L1 или без приоритета.
• Индикация наличия фазных напряжений на входе и включённой фазы на выходе.

• Двухпороговая защита от перенапряжения >АС265В/0,1с и >АС300В/0,02с.
• Двухпороговая защита от снижения напряжения: <АС157-209В/10с (плавная регулировка порога) и <АС130В/0,1с (фиксированный порог).
• Защита от межфазных замыканий при переключении за счёт контроля срабатывания контактов встроенных реле или внешних пускателей.
• Постоянный контроль исправности пускателей.
