Реле времени РВО-1М АСDС24/AC230 В УХЛ4 Меандр 4640016936885

• Диапазон выдержки времени от 0,3с до 10ч.
• Установка выдержки времени осуществляется с помощью одного поворотного декадного переключателя.
• 8 диаграмм работы.
• 1 переключающая группа 3А/250В.
• Индикатор состояния встроенного реле, индикатор наличия питания.
• Корпус шириной 13мм.


НАЗНАЧЕНИЕ РЕЛЕ:
 Реле времени РВО-1М предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени.

КОНСТРУКЦИЯ РЕЛЕ:

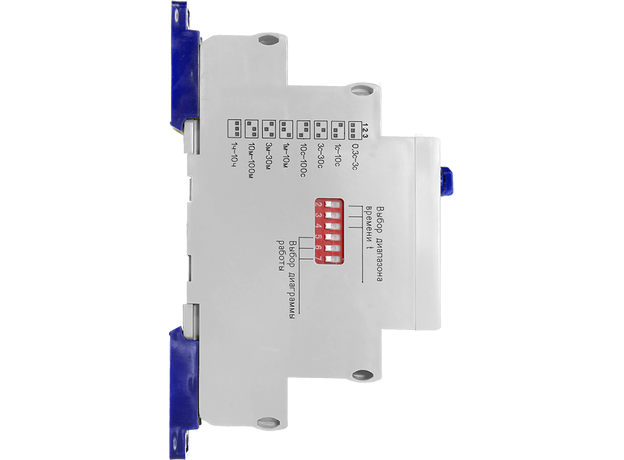

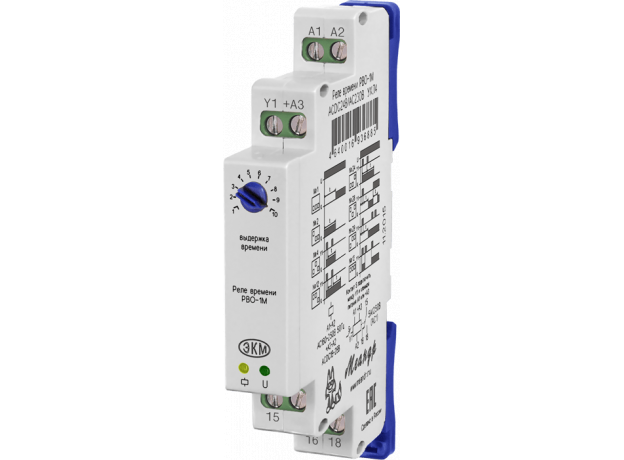

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели реле расположены: поворотный переключатель установки выдержки времени, жёлтый индикатор срабатывания встроенного реле, зелёный индикатор включения напряжения питания «U». На боковой поверхности расположен DIP-переключатель для выбора диапазона времени (1, 2, 3 переключатели) и диаграммы работы (4, 5, 6 переключатели).

РАБОТА РЕЛЕ:
 Реле имеет 8 поддиапазонов выдержки времени. Требуемая выдержка устанавливается поворотным переключателем, расположенным на лицевой панели, в пересчете на временной диапазон выбранный DIP-переключателем.
 Диаграмма работы реле устанавливается с помощью DIP-переключателя.

 ВНИМАНИЕ:  Смена диаграммы работы и множителей возможна только после снятия напряжения питания.

 В обесточенном состоянии замкнуты контакты 15-16. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» мигает. При включении встроенного реле загорается жёлтый индикатор при этом замыкаются контакты 15-18.
