Реле времени РВО-083 ACDC24-240В УХЛ4 Меандр 4640016932276

• Диапазон выдержки времени от 0,01с до 999ч.
• Установка выдержки времени тремя поворотными переключателями.
• 13 диаграмм работы.
• 2 переключающие группы контактов 8А/250В.
• Функция счётчика импульсов.
• Индикатор наличия питания и состояния встроенного реле.

 НАЗНАЧЕНИЕ РЕЛЕ:
 Реле времени РВО-083 предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени и алгоритмом работы. Реле применяется в системах автоматики, как комплектующее изделие.

КОНСТРУКЦИЯ РЕЛЕ:

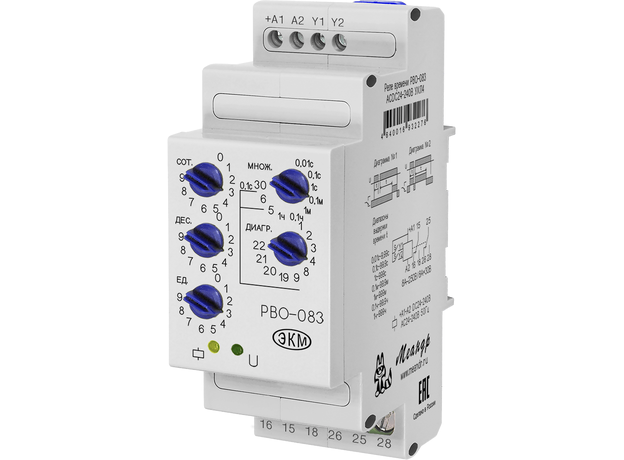

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели реле расположены: три поворотных переключателя установки выдержки времени t (установка значений единиц 0-9, десятков 0-9 и сотен 0-9), поворотный переключатель множитель, поворотный переключатель выбора диаграммы работы, зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле.

РАБОТА РЕЛЕ:
 Реле не требует оперативного питания, питается от контролируемой сети. Подключение питания производится к клеммам «+А1» и «А2». При использовании реле в цепях постоянного тока +U_пит подключается к клемме «+А1».
 Реле имеет 7 диапазонов выдержки времени. Требуемая временная выдержка t определяется путём умножения числового значения, установленного переключателями «ЕД.», «ДЕС.» и «СОТ.» на коэффициент устанавливаемый переключателем «МНОЖ.».
 Переключатель «множитель» имеет три дополнительных положения:

1. «5» реле работает по диаграмме №5  - подсчёт количества импульсов установленного переключателями «единицы», «десятки» и «сотни».
2. «6» реле работает по диаграмме №6  - подсчёт количества импульсов установленного переключателями «единицы», «десятки» и «сотни».
3. «30» реле работает по диаграмме №30 - время t определяются путём умножения числового значения, установленного переключателями «единицы», «десятки» и «сотни» только на коэффициент 0,1с.

 Диаграмма работы реле выбирается с помощью переключателя «диаграмма». Переключатель имеет десять положений «1»-«2»-«3»-«4»-«8»-«9»-«19»-«20»-«21»-«22» и определяет номер диаграммы работы реле. Если переключатель «множитель» установлен в одно из трёх положений «5», «6» или «30» переключатель «диаграмма» не определяет номер диаграммы.

 ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания.
