Реле времени РВЦ-П2-22 ACDC24В/АС230В УХЛ4 Меандр 4640016936694

• Циклическое реле времени с раздельной регулировкой времени импульса и паузы.
• Диапазон выдержки времени от 0,1с до 99ч.
• Установка выдержки времени осуществляется с помощью двух декадных кнопочных переключателей.
• 4 диаграммы работы.
• 2 переключающие группы контактов 3А/250В.
• Индикатор наличия питания и состояния встроенного реле.
• Корпус шириной 22мм.

НАЗНАЧЕНИЕ РЕЛЕ:
 Реле времени РВЦ-П2-22 предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса).
 КОНСТРУКЦИЯ:

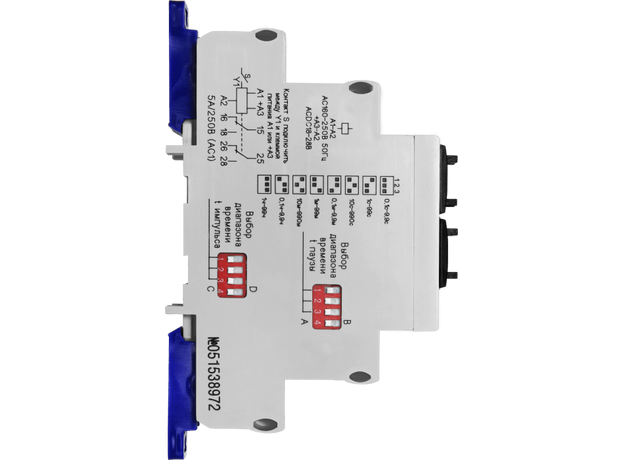

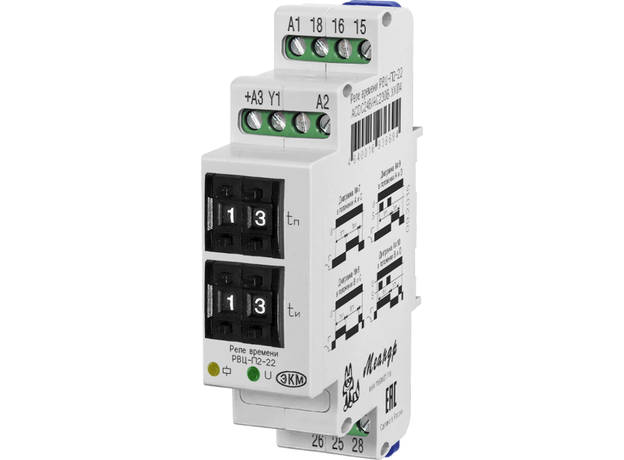

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели реле расположены: кнопочный переключателя установки выдержки времени паузы t_п (установка значений десятков 0-9 и единиц 0-9), кнопочный переключателя установки выдержки времени импульса t_и (установка значений десятков 0-9 и единиц 0-9), зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного реле «». На боковой поверхности расположены два DIP-переключателя для выбора диапазонов времени паузы tп и времени импульса t_и (переключатели 1-3) и диаграммы работы (переключатели 4).

 РАБОТА РЕЛЕ:

 Реле имеет 8 поддиапазонов выдержки времени паузы и 8 поддиапазонов выдержки времени импульса. Требуемая временная выдержка t_п определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» паузы, на множитель выбранного диапазона на DIP-переключателе выбора времени паузы. Временная выдержка t_и определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» импульса, на множитель выбранного диапазона на DIP-переключателе выбора времени импульса.
 Диаграмма работы реле определяется положением «4» DIP-переключателей паузы и импульса. Каждый из переключателей имеет две зоны установки. У DIP-переключателя паузы зоны «А» и «В», у DIP-переключателя импульса зоны «С» и «D».  В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле.

 ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания. Значения на переключателях «десятки» и «единицы», можно изменять при поданном питании на реле.
 В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» включается с периодичностью 0,5с. При включении встроенного реле включается жёлтый индикатор при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются.
