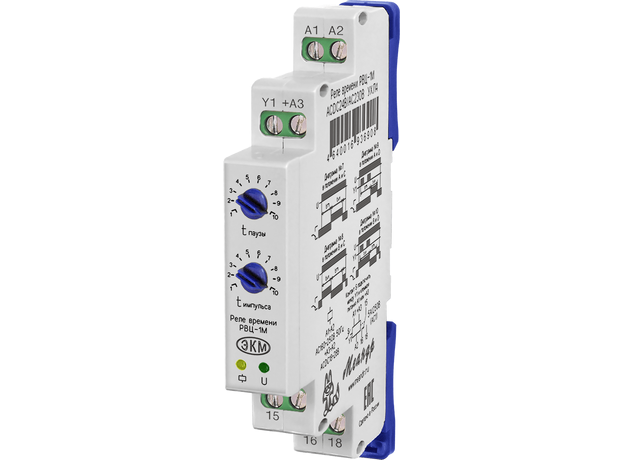

Реле времени РВЦ-1М ACDC24В/AC230В УХЛ4 Меандр 4640016936908

• Циклическое реле времени с раздельной регулировкой времени импульса и паузы.
• Диапазон выдержки времени от 1с до 30ч.
• Установка выдержек времени осуществляется с помощью двух поворотных декадных переключателей.
• 4 диаграммы работы.
• 1 переключающая группа контактов 5А/250В.
• Индикатор наличия питания и состояния встроенного реле.
• Корпус шириной 13мм.

НАЗНАЧЕНИЕ РЕЛЕ:
 Реле времени РВЦ-1М предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса).

КОНСТРУКЦИЯ РЕЛЕ:
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели реле расположены: поворотный переключатель установки выдержки времени паузы «t_паузы», поворотный переключатель установки выдержки времени импульса «t_{импульса}», жёлтый индикатор срабатывания встроенного реле «», зелёный индикатор включения напряжения питания «U». На боковой поверхности расположен DIP-переключатель для выбора диапазона времени паузы (1, 2, 3 переключатели), диапазона времени импульса (4, 5, 6 переключатели) и диаграммы работы (7, 8 переключатели).

РАБОТА РЕЛЕ:
 Реле имеет 8 поддиапазонов выдержки времени паузы и 8 поддиапазонов выдержки времени импульса. Требуемая выдержка паузы (t_п) устанавливается поворотным переключателем «t_паузы» в пересчёте на временной диапазон выбранный DIP- переключателем.  Требуемая выдержка импульса (t_и) устанавливается поворотным переключателем «t_{импульса}» в пересчёте на временной диапазон выбранный DIP-переключателем.
 Диаграмма работы реле устанавливается с помощью DIP-переключателя.

 ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания.
 В обесточенном состоянии замкнуты контакты 15-16. После подачи напряжения питания загорается зелёный индикатор «U», реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» мигает. При включении встроенного реле загорается жёлтый индикатор при этом замыкаются контакты 15-18.
