Реле времени РВ3-22 ACDC24В/AC230В Меандр 4640016936663

• Диапазон выдержек времени от 1с до 30ч.
• Установка выдержек времени осуществляется с помощью трёх поворотных декадных переключателей.
• 3 диаграммы работы + функция мгновенного контакта.
• 3 независимые цепи с регулируемой выдержкой в каждой цепи.
• Ширина корпуса 22мм.

 НАЗНАЧЕНИЕ РЕЛЕ:
 Реле времени трёхцепное РВ3-22 с выдержкой в каждой цепи, предназначено для коммутации электрических цепей (до трёх независимых цепей К1, К2, К3) с предварительно установленными выдержками времени t1, t2 и t3 для применения в схемах автоматики как комплектующее изделие. Реле можно использовать взамен реле ВЛ-56, ВС-43 и др.

КОНСТРУКЦИЯ РЕЛЕ:

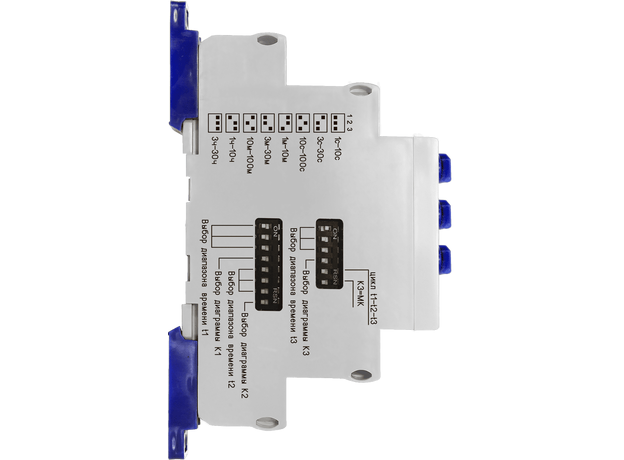

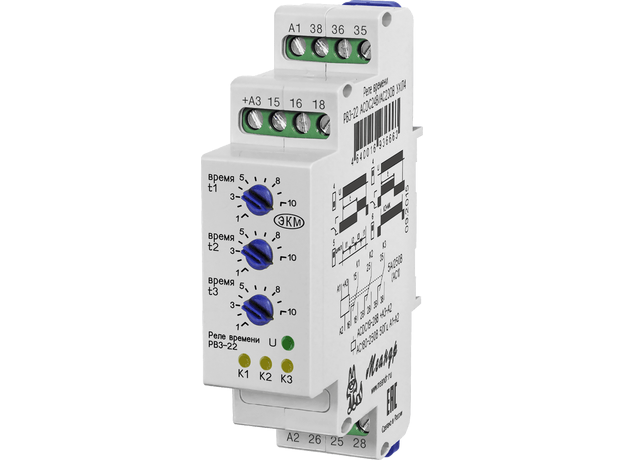

 Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели реле расположены: три поворотных переключателей установки выдержки времени «время t₁», «время t₂», «время t₃», зелёный индикатор включения напряжения питания «U», три жёлтых индикатора срабатывания встроенных реле «К1», «К2», «К3». На боковой поверхности находятся DIP-переключатели для выбора диаграммы работы и временных диапазонов.

РАБОТА РЕЛЕ:
 Реле имеет 8 поддиапазонов выдержки времени для каждой цепи.
 Диаграмма работы и временной диапазон выбирается с помощью DIP-переключателей, расположенных на боковой поверхности реле. Требуемые временные выдержки t₁, t₂, и t₃ выставляются соответствующими поворотными переключателями в выбранном диапазоне времени. При выключенных встроенных реле замкнуты контакты (15-16 для К1), (25-26 для К2) и (35-36 для К3). При включённых встроенных реле замкнуты контакты (15-18 для К1), (25-28 для К2) и (35-38 для К3) при этом горят соответствующие индикаторы. Цепь К3 можно перевести в режим мгновенного контакта.

 ВНИМАНИЕ: Для изменения диапазона выдержки времени и диаграммы работы реле необходимо выключить
