Реле РТ-40У УХЛ4 Меандр 4640016934225

Реле тока РТ-40У предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве устройства, реагирующего на превышение допустимого тока.
 Реле может использоваться для контроля перегрузки электродвигателей или другого электрооборудования, для контроля потребления, токовой защиты, диагностики состояния оборудования (замыкание, пониженное или повышенное потребление тока).

 КОНСТРУКЦИЯ РЕЛЕ

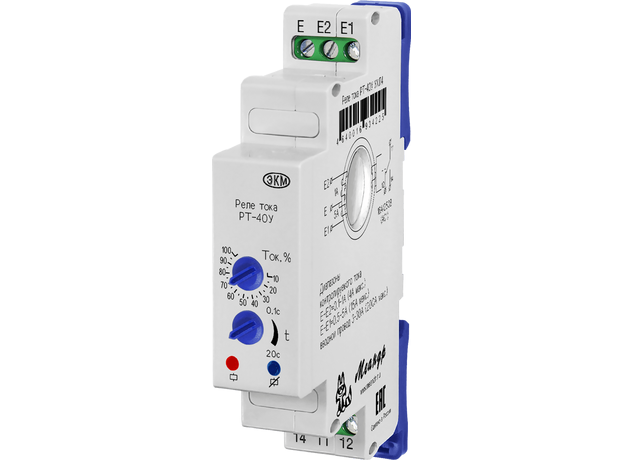

 Реле выпускаются в пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надѐжный зажим проводов сечением 2,5мм². На лицевой панели расположены синий индикатор наличия тока в контролируемой цепи «», красный индикатор состояния контактов встроенного исполнительного реле «», регулятор времени срабатывания «t», регулятор порога срабатывания "Ток%".
 РАБОТА РЕЛЕ
 Реле не требует оперативного питания и подключается непосредственно в измеряемую цепь. Для диапазона тока 30А питание обеспечивается от встроенного трансформатора тока. Подключение реле осуществляется к клеммам Е-Е1 для диапазона 5А, к клеммам Е-Е2 для диапазона тока 1А. Для контроля тока в диапазоне 30А, провод с током пропускается через боковое отверстие в корпусе прибора.
 Для контроля значений тока превышающего 30А следует применять стандартные трансформаторы тока ХХ/5А.  Если измеренное значение тока превысит установленное пороговое значение исполнительное реле включится после отсчёта установленной потенциометром «t» выдержки времени. Если во время этого отсчёта значение тока вернётся в пределы установленных значений, работа будет продолжена без переключения исполнительного реле. При снижении тока ниже порога срабатывания, реле выключается без задержки.
 Порог срабатывания устанавливается верхним потенциометром, в пределах 10...100% от максимального значения тока диапазона; - 1А, 5А или 30А.
