Реле контроля напряжения РКН-3-15-15 220В Меандр 4640016933945

• Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью.
• Контроль перенапряжения по любой из фаз от 240В до 295В (переключатель, 10 положений).
• Контроль снижения напряжения любой из фаз от 165В до 220В (переключатель, 10 положений).
• Контроль порядка чередования фаз.
• Контроль обрыва фаз.
• Контроль "слипания" фаз.
• Задержка срабатывания от 0,1 до 10с.

 НАЗНАЧЕНИЕ РЕЛЕ:
 Реле контроля напряжения РКН-3-15-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.
 КОНСТРУКЦИЯ РЕЛЕ:

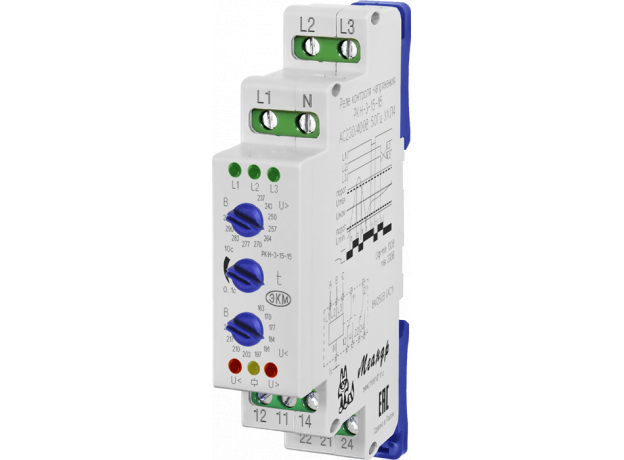

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели прибора расположены два переключателя для установки верхнего «U_ф>» и нижнего «U_ф<» порогов срабатывания, регулятор времени срабатывания «t», два красных индикатора ошибок сети «U>», «U<», жёлтый индикатор включения встроенного реле «», три зелёных индикатора наличия фаз «L1», «L2», «L3».
 ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ:
 Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.
  ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!
  Пороги срабатывания верхний «U_ф>» и нижний «U_ф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24-замкнуты. Мигающий индикатор «» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без от счёта задержки времени срабатывания установленной пользователем. Во второй таблице приведено соотвествие характера ошибки и её индикация. Прочерк в ней означает, что на состояние соответствующего индикатора ошибка влияния не оказывает.
  ВНИМАНИЕ: При нарушении порядка чередования фаз происходит кратковременное поочерёдное включение индикаторов «U>», «U<» ((*) во второй таблице).
