Программатор адресных устройств ПКУ-1-R3. Адреснаясистема. (ПКУ-1-R3) Рубеж

Программатор адресных устройств ПКУ-1-R3 служит для установки, просмотра и изменения адресов адресных устройств: извещателей пожарных дымовых ИП 212-64-R3, тепловых ИП 101- 29-PR-R3, комбинированных ИП 212/101-64- PR-R3, ручных ИПР 513-11-R3, адресных меток АМ-1, АМ-4-R3, релейных модулей РМ-1, РМ-4-R3, а так же любых других АУ прот.R3.

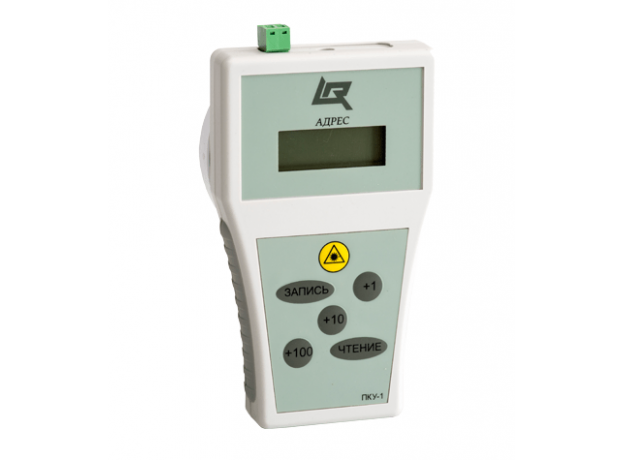

ПКУ-1-R3 представляет собой малогабаритное переносное устройство с автономным питанием (4 батареи типа ААА).

Программатор ПКУ-1-R3 обеспечивает:

• просмотр и изменение адреса устройства;
• тестирование извещателей с помощью лазерного тестера.

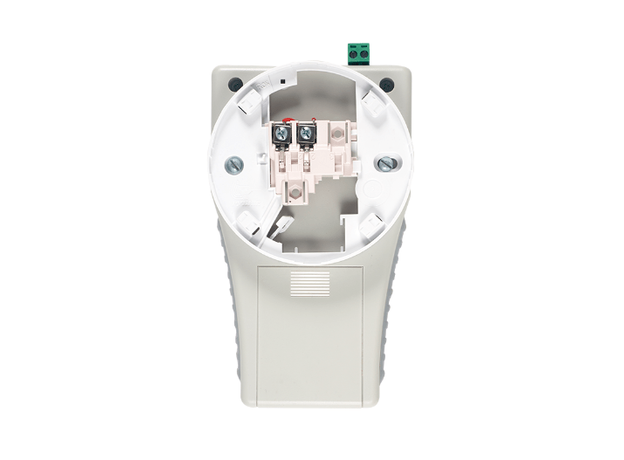

Для подключения адресных пожарных извещателей в конструкции программатора предусмотрена розетка.
Подключение других адресных устройств производится с помощью установленного в верхней части ПКУ-1-R3 клеммника.
Для включения питания программатора необходимо нажать и удерживать 2 секунды любую клавишу на клавиатуре.
Автоматическое отключение питания – через 20  секунд, если адресное устройство не подключено. Автоматическое выключение программатора – через 60 секунд после последнего нажатия на клавишу, если адресное устройство подключено.

Для установки нового параметра адресного устройства необходимо:

• подключить к розетке программатора адресное устройство;
• нажать на кнопку «Чтение»;
• с помощью клавиш «+1», «+10», «+100» необходимо задать адрес устройству;
• Завершить адресацию устройства нажав на клавишу записать.

Адрес любого адресного устройства состоит из двух частей:

• первая часть – номер АЛС приемно-контрольного прибора. Эта цифра устанавливается автоматически при подключении адресного устройства в соответствующую АЛС прибора.
• вторая часть – номер устройства в шлейфе, от 1 до 250.

Например, извещатель с номером 15, подключенный к АЛС1 приемно-контрольного прибора, будет иметь адрес: 1.15.
