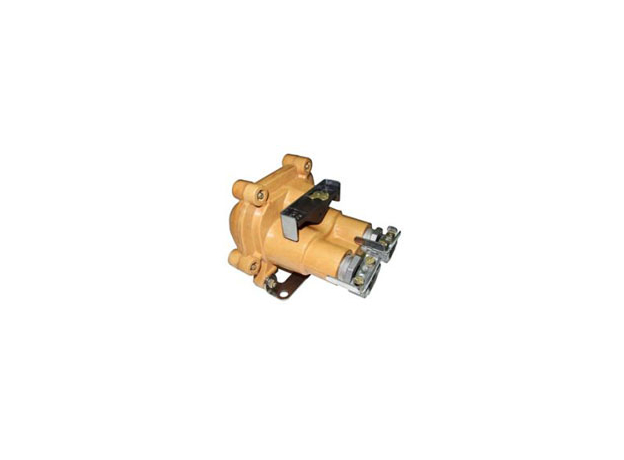

Пост кнопочный КУ-91-РВ ExdI ЭнергоТехКомплект

Посты взрывозащищенные кнопочные серии КУ-90 из пластика, 1ExdIIBT5, PB ExdI

Посты предназначены для работы в электрических цепях управления в угольных и сланцевых шахтах, опасных по газу и пыли (маркировка взрывозащиты РВ ExdI) и во взрывоопасных зонах всех классов предприятий химической, нефтеперерабатывающей, газовой и других отраслях промышленности (маркировка взрывозащиты 1ExdIIВТ5).
Применяются для дистанционного управления электромагнитными аппаратами (пускателями, контакторами) переменного и постоянного тока, а также в цепях сигнализации.

Условия эксплуатации

1) Климатическое исполнение и категория размещения: У, ХЛ и Т категории 2 и 5
2) Температура эксплуатации:
- от минус 45°С до плюс 40°С для У2;
- от минус 5°С до плюс 35°С для У5;
- от минус 10°С до плюс 50°С для Т2;
- от плюс 1°С до плюс 35°С для Т5;
- от минус 60°С до плюс 40°С для ХЛ2
3) Уровень пылевлагозащиты: IP54

Конструкция

Пост состоит из оболочки, вводного устройства с уплотнением, привода управления и кнопочных элементов. Вводное устройство предусматривает возможность подсоединения гибкого и бронированного кабелей, а также кабелей и проводов, прокладываемых в стальных трубах с условным проходом до 16 мм и с уплотнением резиновыми кольцами.

На рукоятках управления в зависимости от типа поста нанесены следующие надписи:
- на однокнопочном – СТОП;
- на двухкнопочном – ПУСК, СТОП;

 - на трехкнопочном – ВПЕРЕД, НАЗАД, СТОП.
