Источник питания SKAT-24-1,0 DIN

Написать отзыв
41400354
Наведите на картинку для увеличения

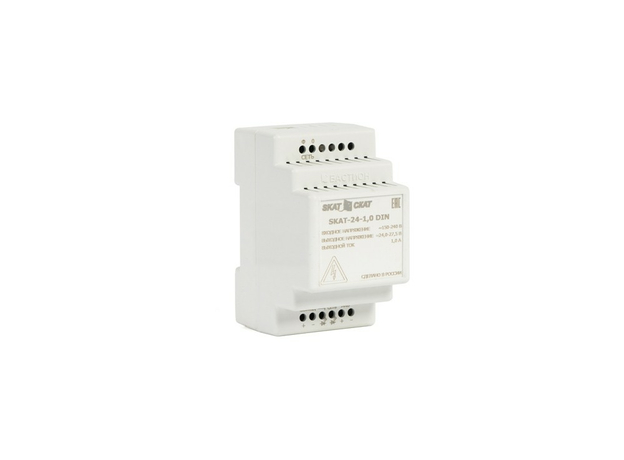

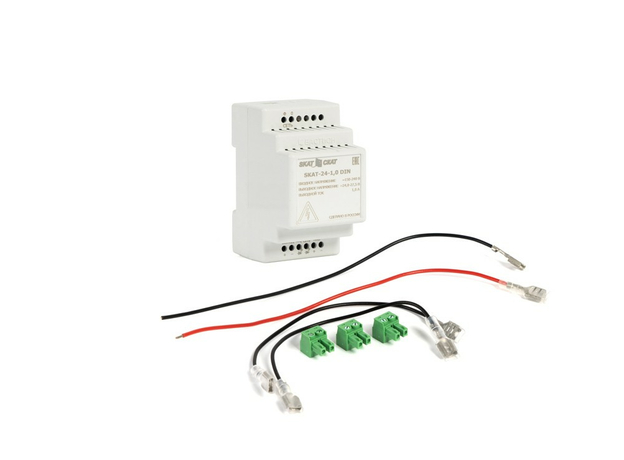

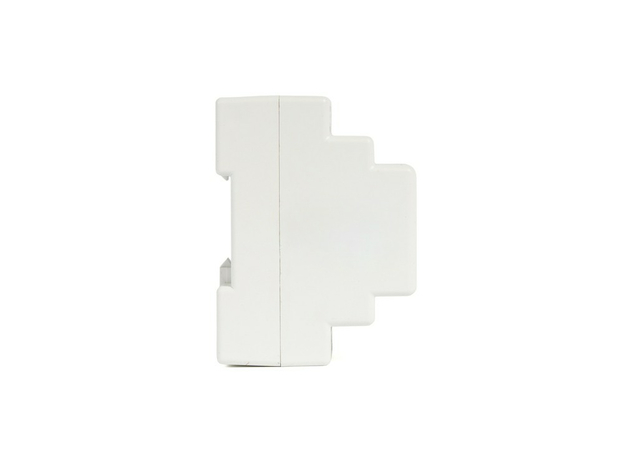

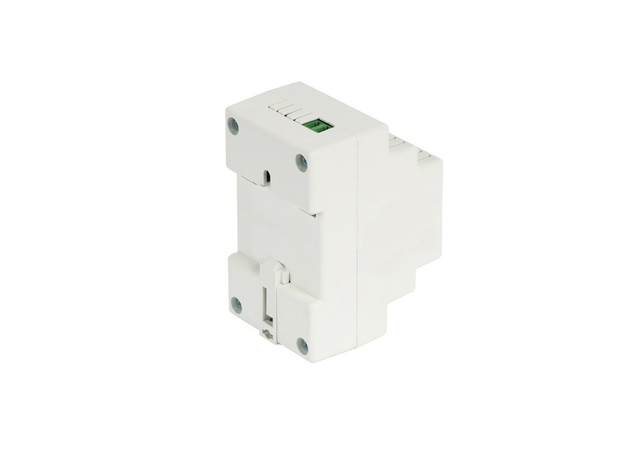

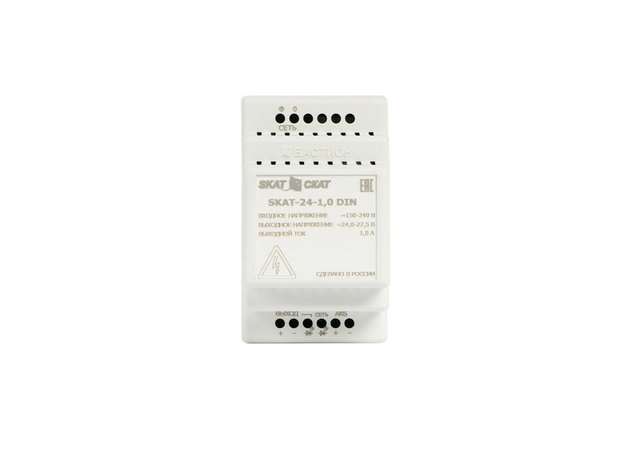

Источник питания SKAT-24-1,0 DIN
Источник питания SKAT-24-1,0 DIN
Источник питания SKAT-24-1,0 DIN
Источник питания SKAT-24-1,0 DIN
Источник питания SKAT-24-1,0 DIN
Источник питания SKAT-24-1,0 DIN

 Предзаказ: уточняйте сроки поставки!

4270 ₽
Артикул производителя598 БрендБастион
12 В, 1А. Пластиковый корпус под DIN рейку 35 мм. Внешний АКБ от 4,5 Ач. Размер — 53х88х71 мм
Как получить счет на юридическое лицо?
Бесплатная доставка заказов массой до 10 кг

Изделие предназначено для электропитания радиоэлектронной аппаратуры номинальным напряжением 24В и обеспечивает бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов, электрических кодовых замков, телекоммуникационного оборудования и др.

Изделие выпускается в исполнении на DIN рейку 35 мм и легко монтируется в стойки и электротехнические шкафы.

Устройство и работа изделия

Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки. Конструктивно изделие выполнено в виде печатной платы, которая расположена в пластиковом корпусе, предназначенном для установки на DIN-рейку.

На плате размещены:

  • зелёный светодиодный индикатор наличия сетевого напряжения «СЕТЬ»;
  • красный светодиодный индикатор наличия выходного напряжения «ВЫХОД»;
  • разъемная клеммная колодка для подключения сетевого напряжения «СЕТЬ»;
  • разъемная клеммная колодка для подключения нагрузки «ВЫХОД»;
  • разъемная клеммная колодка «АКБ» для подключения АКБ.

Описание работы

При наличии напряжения питающей сети происходит питание нагрузки и одновременно осуществляется заряд АКБ. При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ. При этом светодиодный индикатор «ВЫХОД» светится красным цветом и указывает на наличие выходного напряжения.

Особенности SKAT-24-1,0 DIN

  • питание нагрузки постоянным стабилизированным напряжением (см. п. 2 Таблицы 1), в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» от внешней АКБ (при отсутствии сетевого напряжения);
  • оптимальный заряд внешней АКБ при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»);
  • автоматический переход на резервное питание от АКБ (режим «РЕЗЕРВ») при отключении электрической сети;
  • защиту от переполюсовки АКБ;
  • индикацию наличия сетевого и выходного напряжений.

Технические характеристики SKAT-24-1,0 DIN

№ п/п Наименование параметра Значение параметра
SKAT-12-2.0 DIN SKAT-24-1.0 DIN
1 Напряжение питающей сети, частотой 50 ± 1 Гц, В 150…250
2 Выходное напряжение постоянного тока, В в режиме «ОСНОВНОЙ» 12,0…13,8 24,0…27,5
в режиме «РЕЗЕРВ» 10,0…13,8 21,0…27,5
3 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» (при отсутствии АКБ), А 2,0 1,0
4 Максимальный ток нагрузки (при наличии внешней АКБ), в режиме «ОСНОВНОЙ», А 1,7 0,7
Оптимальный заряд АКБ происходит только при наличии напряжения питающей сети, если ТОК НАГРУЗКИ не превышает значений, указанных в п.4.
5 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (60 сек в течении часа) при наличии АКБ, А, не более 2,3 1,3
6 Максимальный ток нагрузки в режиме «РЕЗЕРВ» (при наличии внешней АКБ), А 2,0 1,0
7 Ток заряда АКБ, А 2,0–Iнагр.* 1,0–Iнагр.*
8 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 65 35
9 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,0…11,2 20,0…22,4
10 Уровень пульсации (RMS) при номинальном (максимальном суммарном) токе нагрузки, мВ, не более 100 200
11 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 4 7
12 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
13 Рекомендуемая емкость внешней АКБ, А*ч 7—17** 4,5—12**
14 Количество АКБ, шт. 1*** 2***
15 Габаритные размеры (ШхГхВ), мм 53х66х95
16 Масса НЕТТО (БРУТТО), кг, не более 0,13 (0,16)
Бренд:
Бастион
Габаритные размеры ШхГхВ, не более, мм:
53х66х95
Модель:
SKAT-24-1,0 DIN
Назначение прибора:
Источник питания
Страна производства:
Россия
