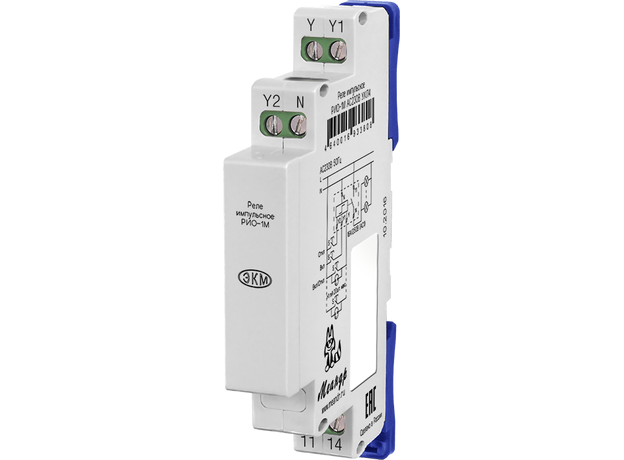

Импульсное реле освещения РИО-1М АС230В УХЛ4 Меандр 4680019911113

• Управление освещением из нескольких мест: в коридоре, на лестнице, во всем доме и т.п.
• Экономия проводов (цепи управления прокладываются проводом меньшего сечения).
• Комфорт управления - одним выключателем можно выключить все осветительные приборы.
• Исключение подгорания контактов выключателей. Исключение влияния перебоев напряжения питания.
• Технология синхронной коммутации контактов.
• Возможность использования датчиков движения.

 НАЗНАЧЕНИЕ РЕЛЕ:
 Импульсное реле освещения РИО-1М предназначено для дистанционного включения или отключения цепей осветительных приборов. Реле обеспечивает дистанционное управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.
 КОНСТРУКЦИЯ РЕЛЕ:
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением коммутируемых цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия, фиксирующие пружину замка, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм².
 РАБОТА РЕЛЕ:

 Реле не требует оперативного питания. Любая команда управления является питанием. Диаграмма работы реле показана на рисунке ниже. Схемы подключения реле представлены также на риунках ниже. Реле имеет три входа управления имеющие различные назначения и приоритет. На входы управления допускается подача сигналов с разных фаз, одновременная подача сигналов на 2 или 3 входа управления не рекомендуется.
При поступлении команды управления на вход Y1 контакты 11-14 замыкаются. При поступлении команды управления на вход Y2 контакты 11-14 размыкаются. При поступлении команды управления на вход Y состояние контактов 11-14 последовательно меняется на противоположное. Вход Y2 имеет наивысший приоритет (если есть сигнал на входе, то вход Y1 и Y заблокированы). Датчик движения подключается к контакту Y1.
 В реле использована технология синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную способность контактной группы. Замыкание и размыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограничение броска тока в момент замыкания или размыкания контактов. Эта технология продлевает срок службы ламп накаливания и галогенных ламп, а так же позволяет исключить подгорание контактов встроенного исполнительного реле. Технические характеристики приведены в таблице.

 ВНИМАНИЕ:  В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. При первом включении исходное (выключенное) состояние контактов восстанавливается.
 Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).
